德国Jager高频电主轴 Z120-H824.11 K1RW2V产品编号10408022

德国Jager高频电主轴
型号：Z120-H824.11 K1RW2V
气动换锥
产品编号10408022
用于高速铣削、磨削、钻孔、雕刻的电主轴

轴承：

混合球轴承（个）	4
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	800Hz
电机极数（成对）	2
额定转速	24000 rpm
加速/制动参数每秒	10000 rpm



功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	26	20	18
扭矩[Nm]	21,4	15,5	13,6
电压[V]	380	380	380
电流[A]	55	43,8	39,7


特征

转速表	矢量控制
标准齿轮	轮齿= 256 模数= 0,3
电机保护	PTC 130° C Pt1000
外壳	不锈钢

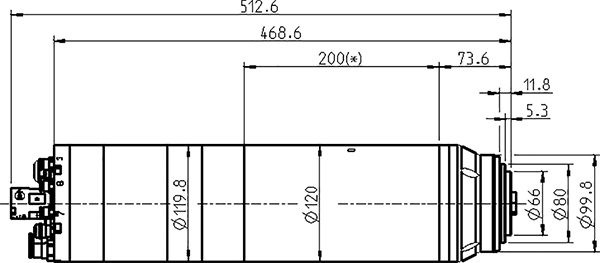

外壳直径	120mm
冷却	液体冷却
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
锥体清洗
冷却剂内部供给线
旋转接头	< 80 bar < 10 L/min
刀具更换	气动换锥
刀架	HSK-E 50
刀具锥度监控	感应
3位置	夹紧，松开，弹出
夹紧范围最大为	20mm
右转和左转
设备插头	5针(ECTA 133) (电机相位)  12针(ECTA 133) + 17针 (传感器)
重量	~27kg
内部锥体径跳	< 1 μ
轴向跳动	< 1 μ
