产品详细介绍：

德国Jager高频电主轴 Z100-M636.03 S5V产品编号10206006

德国Jager高频电主轴
型号：Z100-M636.03 S5V
手动换锥
产品编号10206006
用于高速铣削、磨削、钻孔、雕刻的电主轴

轴承：

混合球轴承（个）	4
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	1200Hz
电机极数（成对）	2
额定转速	36000 rpm
加速/制动参数每秒	10000 rpm



功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	16,1	11,5	10
扭矩[Nm]	6,85	5,19	4,7
电压[V]	380	380	380
电流[A]	38,4	28,5	25,7


特征

转速表	矢量控制
标准齿轮	轮齿= 150 模数= 0,3
电机保护	PTC 150° C Pt1000
外壳	不锈钢

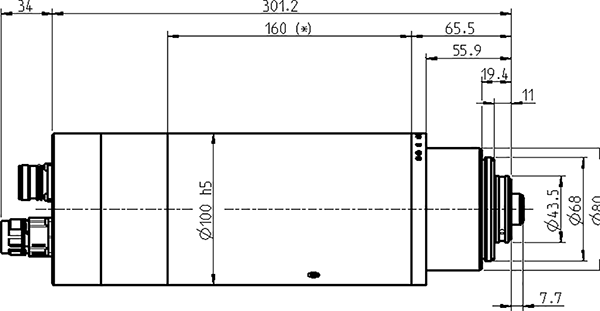

外壳直径	100/80mm
冷却	液体冷却
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
刀具更换	手动换锥
刀架	HSK-E40+ HSK-D 50
刀具锥度监控	感应
3位置	夹紧，松开，弹出
夹紧范围最大为	16mm
右转和左转
设备插头	9 针(SpeedTEC) (电机相位) 17 针 (传感器)
重量	~12.5kg
内部锥体径跳	< 1 μ
轴向跳动	< 1 μ
