产品名称：德国Jager高频电主轴 Z45-D160.02 S3 产品编号 10301067
型号：Z45-D160.02 S3 产品编号 10301067
品牌：Jager
原产地：德国 |
产品详细介绍：
德国Jager高频电主轴 Z45-D160.02 S3 产品编号 10301067
德国Jager高频电主轴
型号： Z45-D160.02 S3
气动直接换刀
产品编号10301067
用于高速铣削、磨削、钻孔、雕刻的电主轴
轴承：
电机
|
电机技术 |
三相异步驱动装置（无刷、无传感器） |
|
频率 |
1000Hz |
|
电机极数（成对） |
1 |
|
额定转速 |
60000 rpm |
|
加速/制动参数每秒 |
10000 rpm |

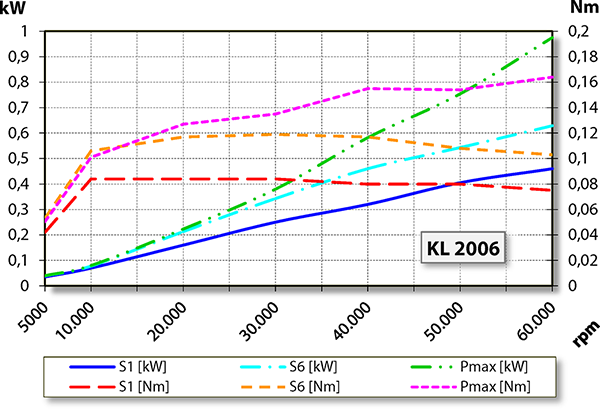

功率值——无冷却
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
额定输出功率[kW] |
0,98 |
0,63 |
0,46 |
|
扭矩[Nm] |
0,164 |
0,119 |
0,084 |
|
电压[V] |
91 |
100 |
90 |
|
电流[A] |
9 |
6,5 |
5 |
 |
特征
|
转速表 |
磁敏电阻(TTL) 信号数= 6 |
|
电机保护 |
PTC 160° C |
|
外壳 |
不锈钢 |
|

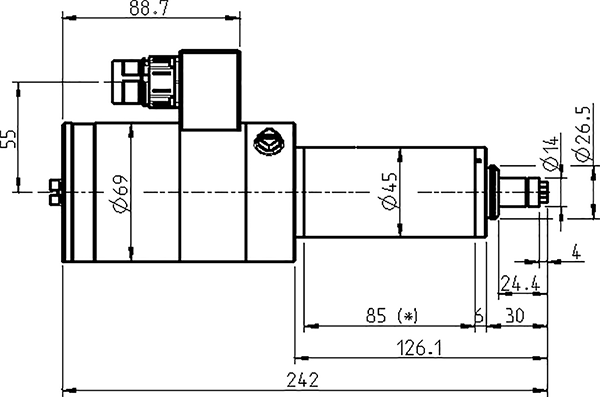

外壳直径 |
45mm |
|
冷却 |
无冷却 |
|
散热 |
通过电主轴托架 |
|
外壳温度 |
< + 45° C |
|
工作环境温度 |
+ 10° C ~ + 45° C |
|
空气轴封 |
|
防护等级
(已打开密封空气) |
IP54 |
|
刀具更换 |
气动直接换刀 |
|
夹头型号 |
8/5° |
|
夹紧范围最大为 |
6mm (1/4“) |
|
右转 |
|
|
设备插头 |
8针(SpeedTEC) |
|
重量 |
~3.2kg |
|
内部锥体径跳 |
< 1 μ |
|
机械
