产品名称：德国Jager高频电主轴 Z33-D060.62 S15A 产品编号 15301024
型号：Z33-D060.62 S15A 产品编号 15301024
品牌：Jager
原产地：德国 |
产品详细介绍：
德国Jager高频电主轴
型号： Z33-D060.62 S15A
气动直接换刀
产品编号15301024
用于高速铣削、磨削、钻孔、雕刻的电主轴
轴承：
电机
|
电机技术 |
三相异步驱动装置（无刷、无传感器） |
|
频率 |
1000Hz |
|
电机极数（成对） |
1 |
|
额定转速 |
60000 rpm |
|
加速/制动参数每秒 |
10000 rpm |

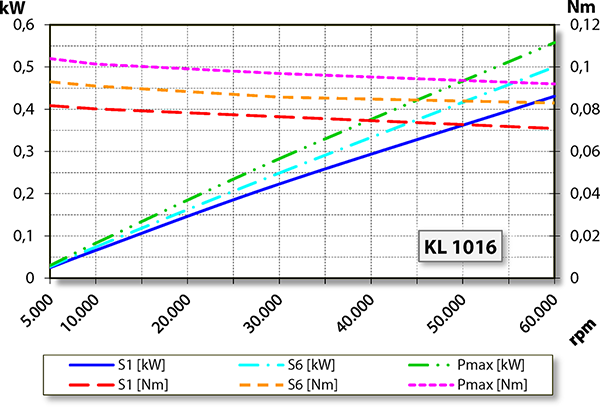

功率值——主轴支架冷却
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
额定输出功率[kW] |
0,55 |
0.5 |
0.43 |
|
扭矩[Nm] |
0,1014 |
0.0931 |
0.0817 |
|
电压[V] |
57 |
57 |
57 |
|
电流[A] |
10 |
9.4 |
8.6 |
 |

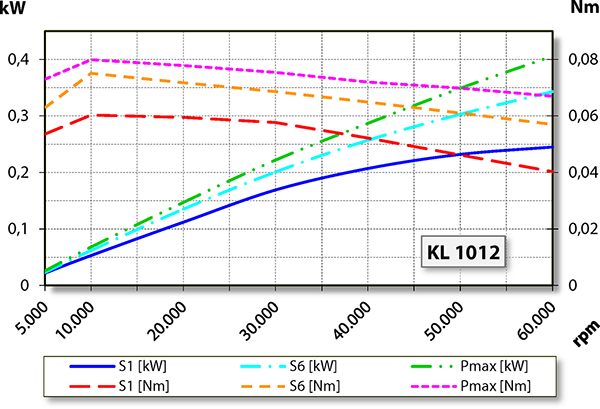

功率值——无冷却
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
额定输出功率[kW] |
0,4 |
0,34 |
0,25 |
|
扭矩[Nm] |
0,08 |
0,075 |
0,06 |
|
电压[V] |
47 |
47 |
44 |
|
电流[A] |
8,2 |
7,8 |
8,1 |
 |
特征
|
电机保护 |
PTC 100° C |
|
外壳 |
铝 |
|
外壳直径 |
33mm |
|
冷却 |
无冷却 |
|
散热 |
通过电主轴托架 |
|
外壳温度 |
< + 45° C |
|
工作环境温度 |
+ 10° C ~ + 45° C |
|
空气轴封 |
|
防护等级
(已打开密封空气) |
IP54 |
|
刀具更换 |
气动直接换刀 |
|
夹头型号 |
5，1P-5° |
|
夹紧范围最大为 |
3.5 mm (1/8“) |
|
右转 |
|
|
设备插头 |
7针(Amphenol C16-1) |
|
重量 |
~1.1kg |
|
内部锥体径跳 |
< 1 μ |
|
机械
