产品名称：德国Jager高频电主轴 ZS80-H445.106 S19W2/2 产品编号 13404066-01
型号：ZS80-H445.106 S19W2/2 产品编号 13404066-01
品牌：Jager
原产地：德国 |
产品详细介绍：
德国Jager高频电主轴
型号： ZS80-H445.106 S19W2/2
气动换锥
产品编号13404066-01
用于高速铣削、磨削、钻孔、雕刻的电主轴
轴承：
电机
|
电机技术 |
三相异步驱动装置（无刷、无传感器） |
|
频率 |
1500 Hz |
|
电机极数（成对） |
2 |
|
额定转速 |
45.000 rpm |
|
加速/制动参数每秒 |
10 000 rpm |

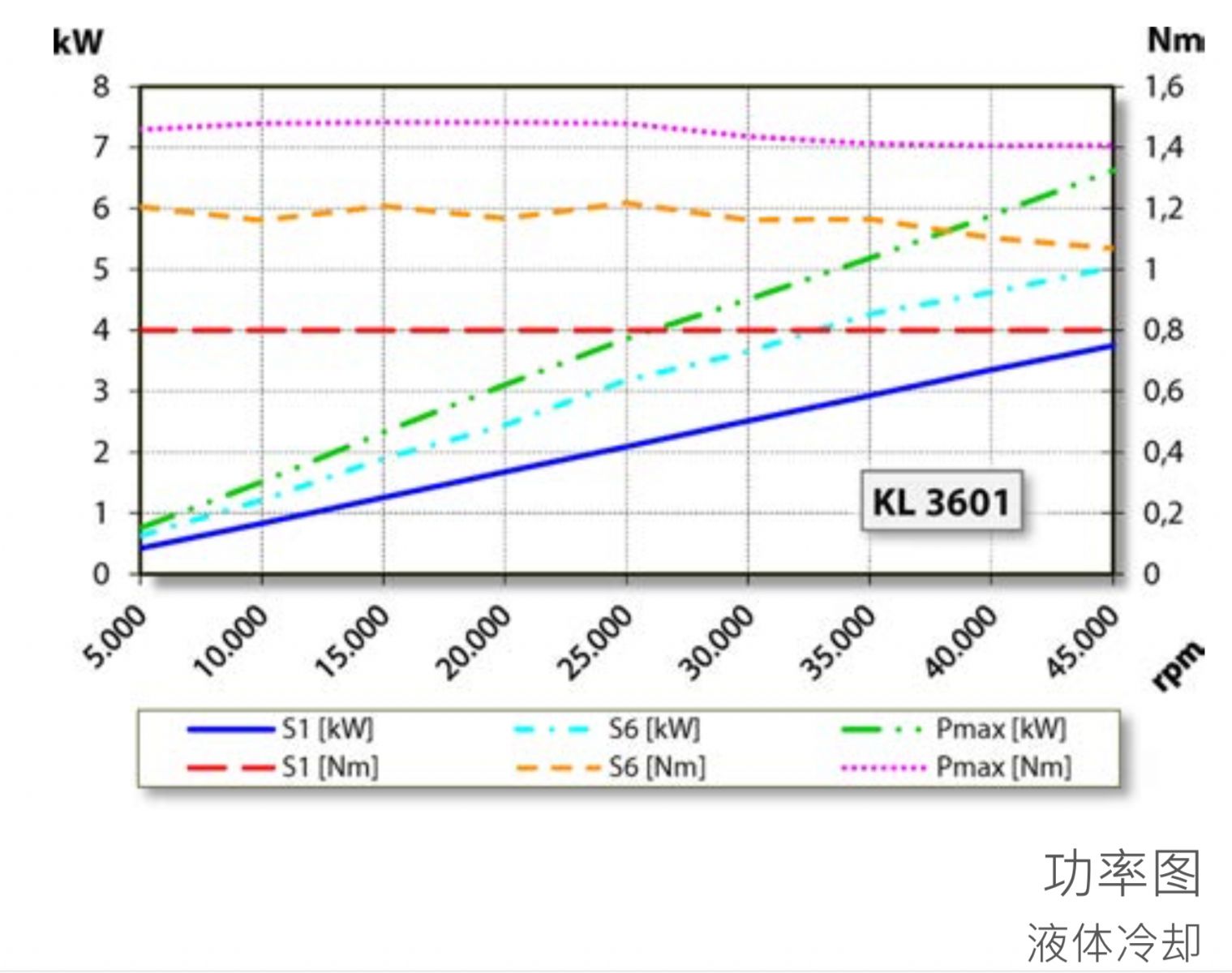

功率值——液体冷却
|
|
Pmax./5s |
S6- 60% |
S1- 100% |
|
额定输出功率[kW] |
6,6 |
5 |
3,8 |
|
扭矩[Nm] |
1,484 |
1,218 |
0,8 |
|
电压[V] |
311,2 |
275 |
291 |
|
电流[A] |
15,36 |
12,6 |
9,5 |
 |
特征
|
转速表 |
磁敏电阻(TTL) 信号数= 6 |
|
电机保护 |
PTC 1000 |
|
外壳 |
不锈钢 |
|

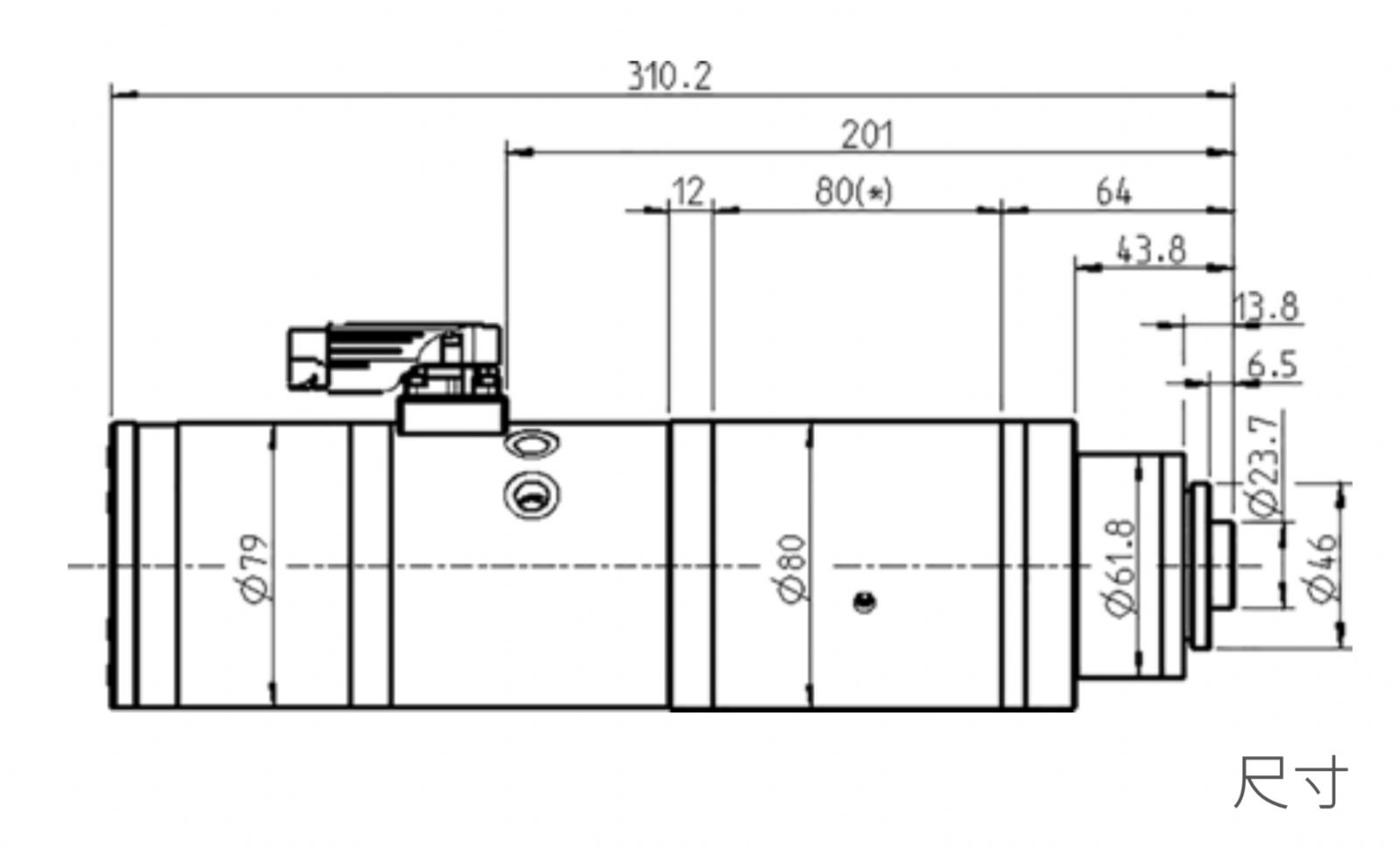

外壳直径 |
80 / 62 mm |
|
冷却 |
液体冷却 |
|
工作环境温度 |
+ 10° C ~ + 45° C |
|
空气轴封 |
|
防护等级
(已打开密封空气) |
IP54 |
|
锥体清洗 |
|
|
刀具更换 |
气动换锥 |
|
刀架 |
HSK-E 25 |
|
刀具锥度监控 |
感应 |
|
2位置 |
夹紧、弹出 |
|
夹紧范围最大为 |
10 mm |
|
右转和左转 |
|
|
设备插头 |
9 针，金属(电机相位) 12 针，金属(传感器) |
|
重量 |
~7kg |
|
内部锥体径跳 |
< 1 μ |
|
轴向跳动 |
< 1 μ |
|
机械
