产品详细介绍：

德国Jager法兰盘电主轴

产品名称：法兰盘电主轴
型号：FS80-H445.106 S29A2W2/2V
气动换锥
产品编号13404005-02
用于高速铣削、磨削、钻孔、雕刻的电主轴

轴承：

混合球轴承（个）	3
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	1500 Hz
电机极数（成对）	2
额定转速	45.000 rpm
加速/制动参数每秒	10 000 rpm

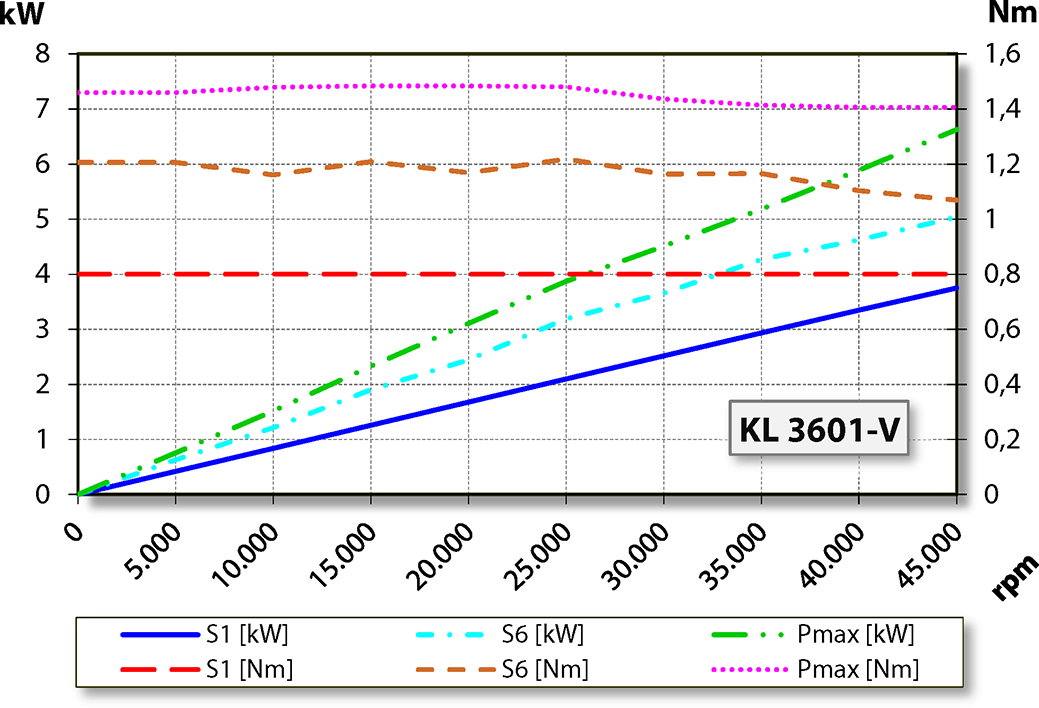

功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	6,6	5	3,8
扭矩[Nm]	1484	1,218	0,8
电压[V]	311,2	275	291
电流[A]	15,36	12,6	9,5


特征

转速表	矢量控制
标准齿轮	轮齿= 128 模数= 0,3
电机保护	Pt1000
外壳	不锈钢

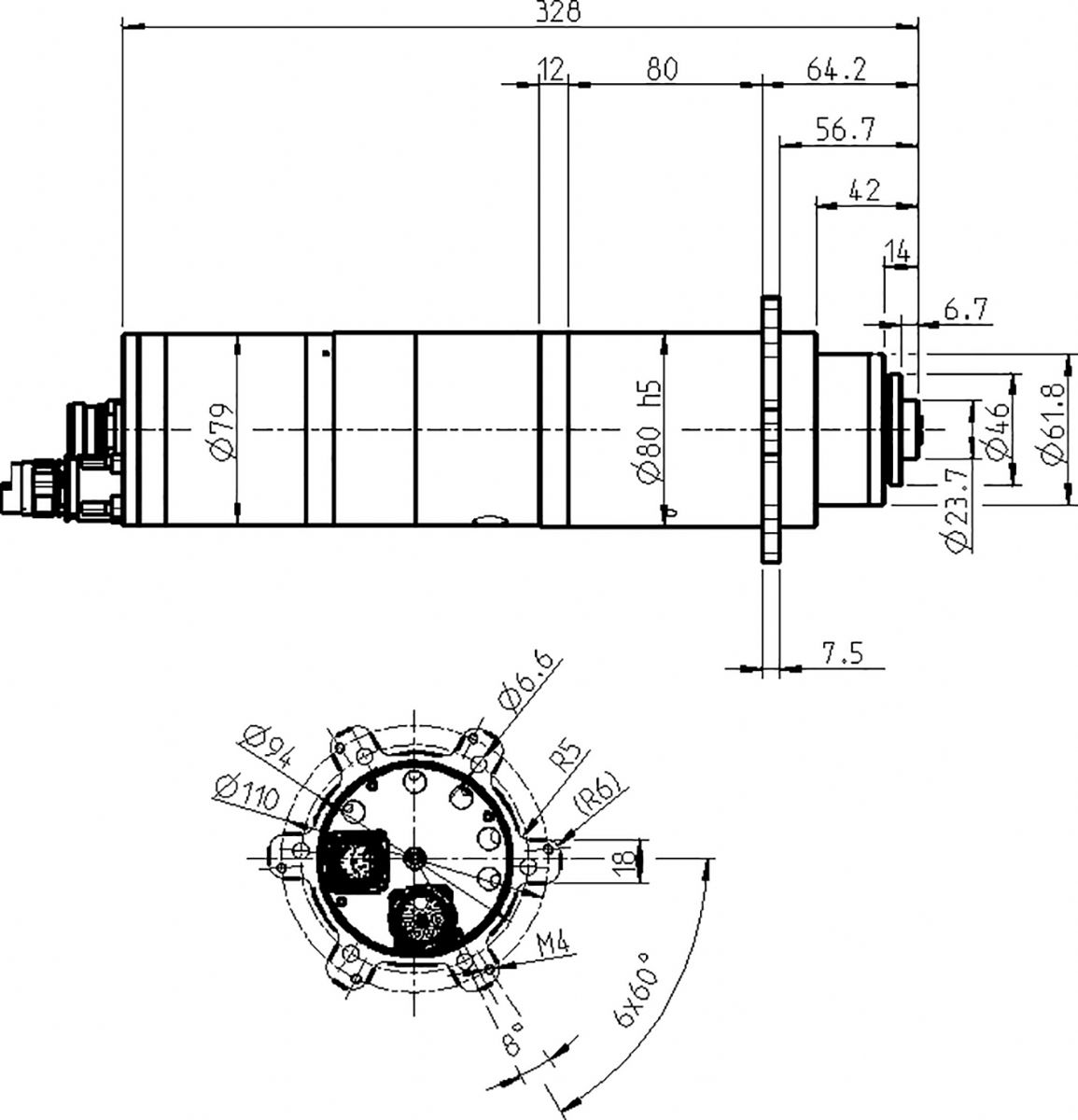

外壳直径	80 mm
法兰直径	120mm
齿轮节圆	Ø 94 mm (6 x Ø 6,6 ) 适用螺栓:M6 Ø 110 mm (6 x M4 )
冷却	液体冷却
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
锥体清洗
ESD保护	引出绝缘
刀具更换	气动换锥
刀架	HSK-E 25
刀具锥度监控	感应
夹紧范围最大为	10mm
2位置	夹紧，弹出
右转和左转
设备插头	15 针 (SpeedTEC) 电机相位 17 针 传感装置
重量	~6kg
内部锥体径跳	< 1 μ
轴向跳动	< 1 μ
