德国Jager法兰盘电主轴

产品名称：法兰盘电主轴
型号：F120-H830.10 S11W2V
气动换锥
产品编号10408020-01
用于高速铣削、磨削、钻孔、雕刻的电主轴

轴承：

混合球轴承（个）	4
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	1000 Hz
电机极数（成对）	2
额定转速	30.000 rpm
加速/制动参数每秒	10 000 rpm

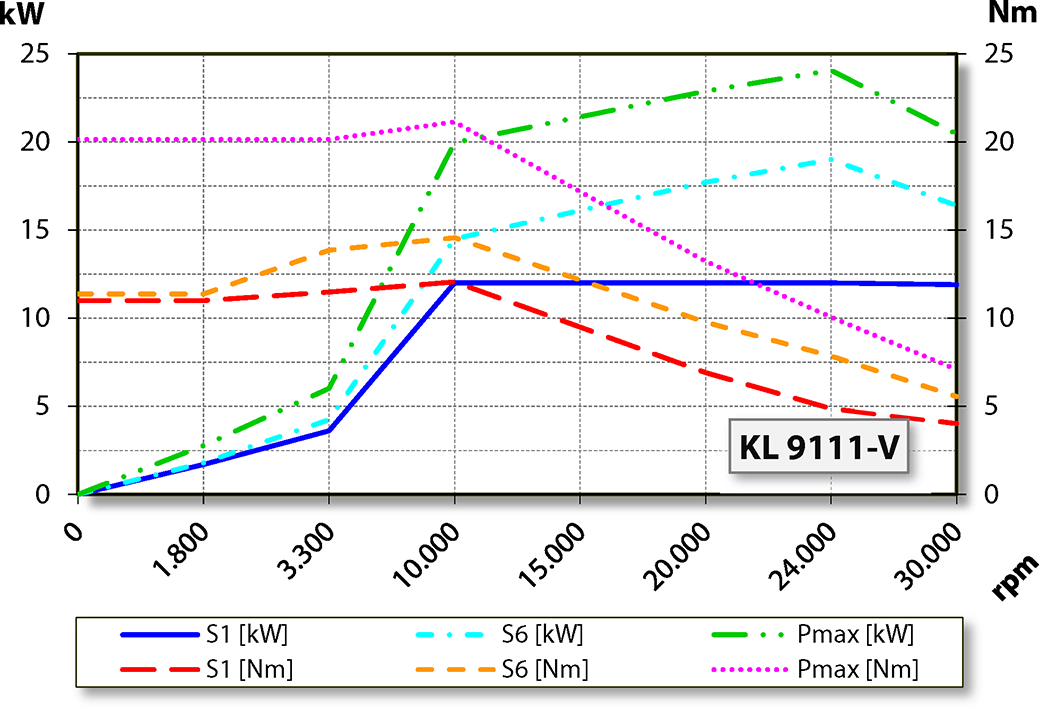

功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	24	19	12
扭矩[Nm]	21,14	14,56	12,06
电压[V]	380	380	380
电流[A]	60	45,3	40,4


特征

转速表	矢量控制
标准齿轮	轮齿= 256 模数= 0,3
电机保护	PTC 130° C Pt1000
外壳	不锈钢

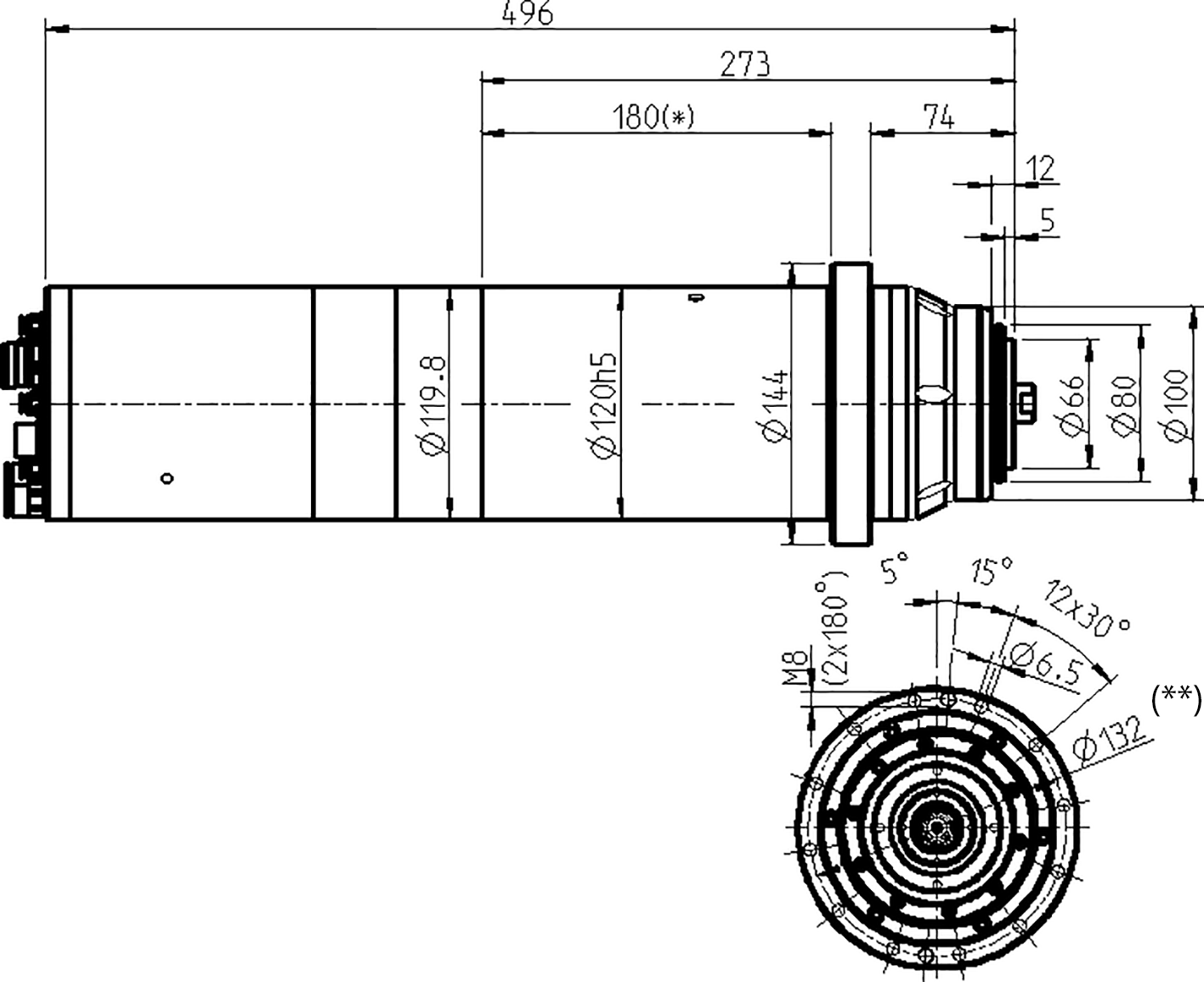

外壳直径	120 mm
法兰直径	144mm
齿轮节圆	Ø 132 mm (12 x Ø 6.5 ) 适用螺栓:M6
冷却	液体冷却
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
锥体清洗
刀具更换	气动换锥
刀架	HSK-E 50
刀具锥度监控	感应
夹紧范围最大为	20mm
3位置	夹紧，松开，弹出
右转和左转
设备插头	5针(ECTA 133)  (电机相位) 12针(ECTA 133) + 17针 (传感器)
重量	~27kg
内部锥体径跳	< 1 μ
轴向跳动	< 1 μ
