产品详细介绍：

德国Jager法兰盘电主轴

型号：F100-H536.01 S11W2
产品编号 10405060
产品名称：法兰盘电主轴
气动换锥
用于高速铣削、磨削、钻孔、雕刻的电主轴

轴承：

混合球轴承（个）	4
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	1200 Hz
电机极数（成对）	2
额定转速	36.000 rpm
加速/制动参数每秒	10 000 rpm

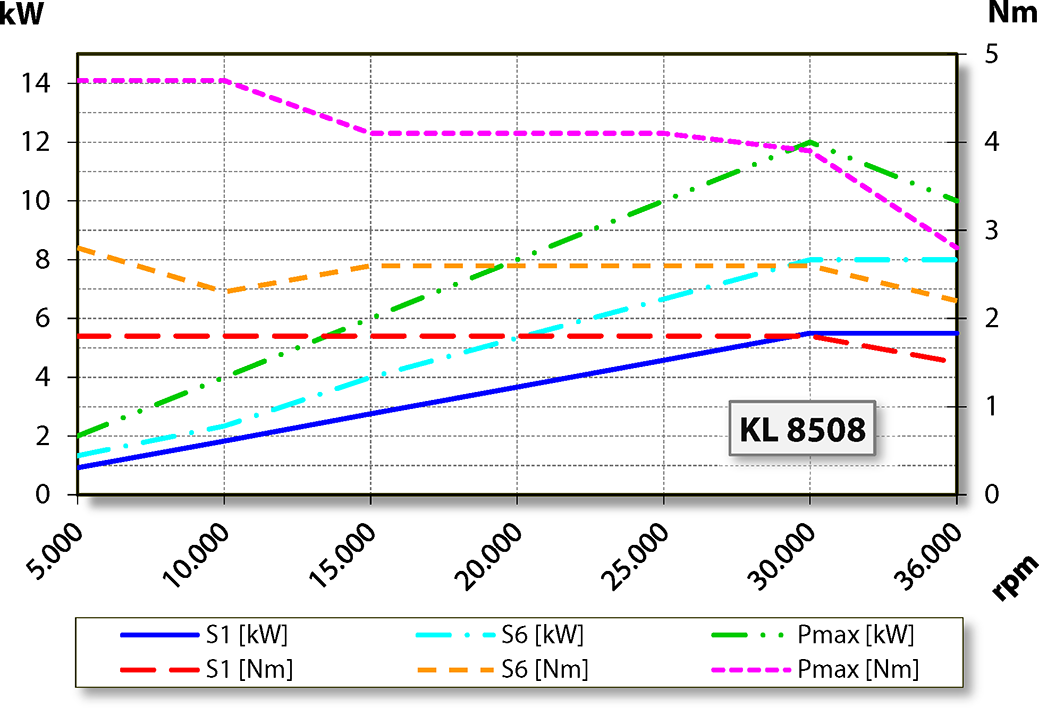

功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	12	8	5,5
扭矩[Nm]	4,7	2,8	1,8
电压[V]	380	380	380
电流[A]	28	19	14,5


特征

电机保护	PTC 130°C
外壳	不锈钢
外壳直径	100 mm
法兰直径	144mm
齿轮节圆	Ø 132 mm (12 x Ø 6.5 ) 适用螺栓:M6
冷却	液体冷却
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
刀具更换	气动换锥
刀架	HSK-E 40
刀具锥度监控	感应
3位置	夹紧、松开、弹出
夹紧范围最大为	16mm
右转和左转
设备插头	5 针(ECTA 133) 电机相位12 针(ECTA 133) 传感器
重量	~16kg
内部锥体径跳	< 1 μ
轴向跳动	< 1 μ
