产品名称:德国Jager经济型电主轴 Chopper 5000 HSK S5 产品编号 11505001
型号:Chopper 5000 HSK S5 产品编号 11505001
品牌:Jager
原产地:德国 |
产品详细介绍:
德国Jager经济型电主轴
型号:Chopper 5000 HSK S5
产品编号 11505001
产品名称:电主轴
气动换锥
用于高速铣削、磨削、钻孔、雕刻的电主轴
轴承:
电机
电机技术 |
三相异步驱动装置(无刷、无传感器) |
频率 |
500Hz |
电机极数(成对) |
1 |
额定转速 |
30.000 rpm |
加速/制动参数每秒 |
10 000 rpm |

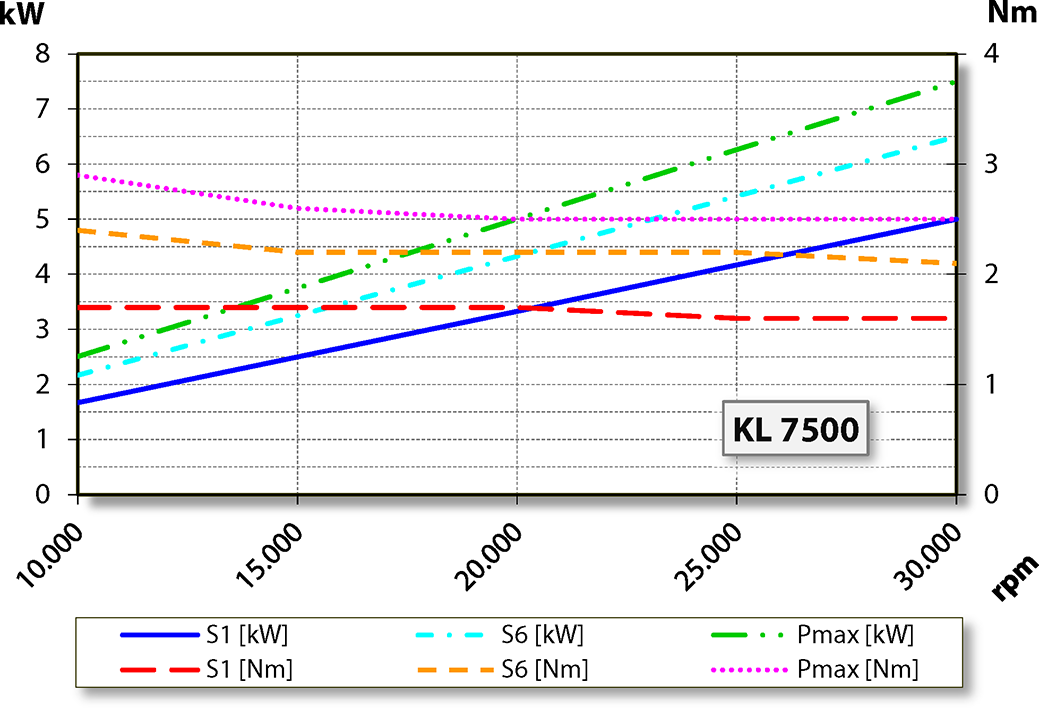

功率值——无冷却
|
Pmax./5s |
S6- 60% |
S1- 100% |
额定输出功率[kW] |
7,5 |
6,5 |
5 |
扭矩[Nm] |
2,9 |
2,4 |
1,7 |
电压[V] |
380 |
380 |
380 |
电流[A] |
19 |
14,5 |
10,3 |

特征
转速表 |
磁敏电阻(TTL) 信号数= 6 |
电机保护 |
PTC130° C |
外壳 |
铝 |
外壳直径 |
100mm |
T型槽 |
DIN 650-8 |
集成有电主轴托架 |
|
冷却 |
液体冷却 |
工作环境温度 |
+ 10° C ~ + 45° C |
空气轴封 |
|
防护等级
(已打开密封空气) |
IP54 |
锥体清洗 |
|
刀具更换 |
气动换锥 |
刀架 |
HSK-E 32 |
刀具锥度监控 |
感应 |
1位置 |
夹紧 |
夹紧范围最大为 |
13mm |
右转和左转 |
|
设备插头 |
9 针(SpeedTEC)
(电机相位)
12 针
(传感器) |
重量 |
~9.4kg |
内部锥体径跳 |
< 2 μ |
轴向跳动 |
< 2 μ |
|
