产品名称:德国Jager经济型电主轴 Chopper 1500-F D S5A 产品编号 11303003
型号:Chopper 1500-F D S5A 产品编号 11303003
品牌:Jager
原产地:德国 |
产品详细介绍:
德国Jager经济型电主轴
型号:Chopper 1500 HSK S5A
产品编号 11503005
产品名称:电主轴
气动换锥
用于高速铣削、磨削、钻孔、雕刻的电主轴
轴承:
电机
电机技术 |
三相异步驱动装置(无刷、无传感器) |
频率 |
500 Hz |
电机极数(成对) |
1 |
额定转速 |
30.000 rpm |
加速/制动参数每秒 |
10 000 rpm |

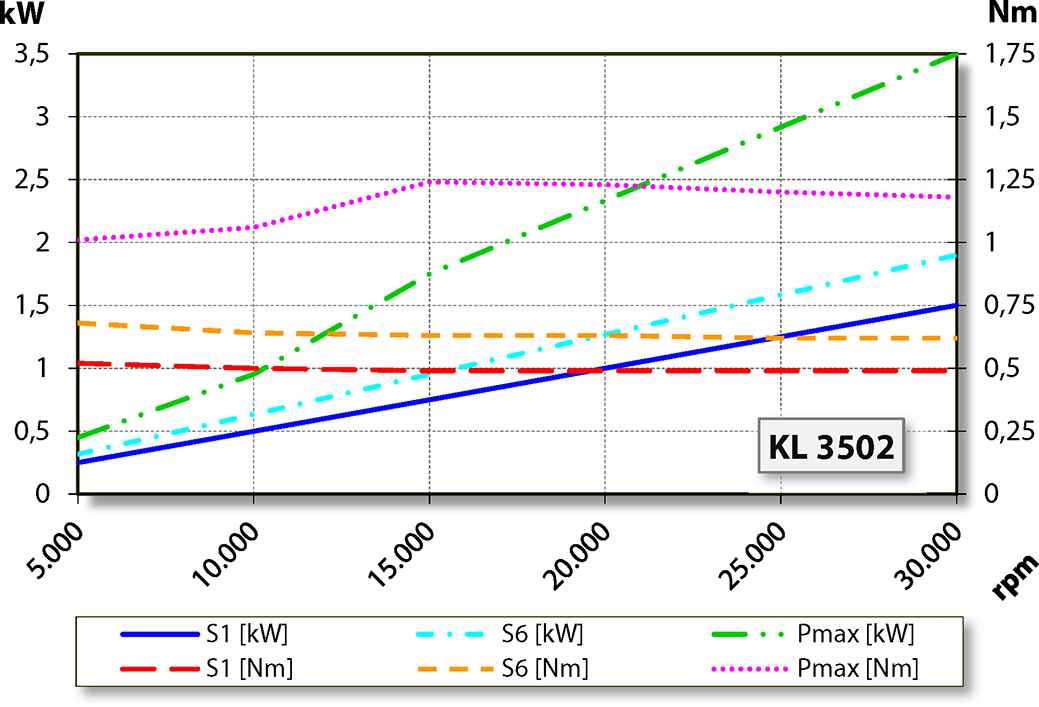

功率值——无冷却
|
Pmax./5s |
S6- 60% |
S1- 100% |
额定输出功率[kW] |
3,5 |
1,9 |
1,5 |
扭矩[Nm] |
1,24 |
0,68 |
0,52 |
电压[V] |
200 |
200 |
200 |
电流[A] |
14 |
7 |
6 |

特征
电机保护 |
PTC130° C |
外壳 |
铝 |
外壳直径 |
100mm |
T型槽 |
DIN 650-8 |
集成有电主轴托架 |
|
冷却 |
风扇冷却
(轴流式风扇叶轮) |
散热 |
通过外壳 |
外壳温度 |
<+55° C |
工作环境温度 |
+ 10° C ~ + 45° C |
空气轴封 |
|
防护等级
(已打开密封空气) |
IP54 |
ESD保护 |
|
刀具更换 |
气动换锥 |
刀架 |
HSK-E 25 |
夹紧范围最大为 |
10 mm |
右转 |
|
设备插头 |
9 针(SpeedTEC) |
重量 |
~6kg |
内部锥体径跳 |
< 2 μ |
轴向跳动 |
< 2 μ |
|
