产品详细介绍：

台湾Sigma Top竑源精机CNC高精度CAM外圆磨床 SCS-2040B

SCS-2040B  （滚珠螺杆传动/Ballscrew transmission）
SCS-2040L（X轴线性马达驱动/Linear motor drive on X-axis）

• 液静压式砂轮主轴Hydrostatic type wheel spindle
• 标准圆度≤0.0015mm Standard roundness ≤ 0.0015mm
• 表面粗度≤Ra0.2 Surface roughness ≤ Ra0.2



SCS-3205
X轴（线性马达驱动/Linear motor drive）
Z，C轴（伺服马达驱动/Servomotor drive）

• 液静压式砂轮主轴Hydrostatic type wheel spindle
• 圆度≤0.002mm  Roundness ≤0.002mm
• 曲线轮廓度≤0.004mm Curve contour accuracy≤0.004mm

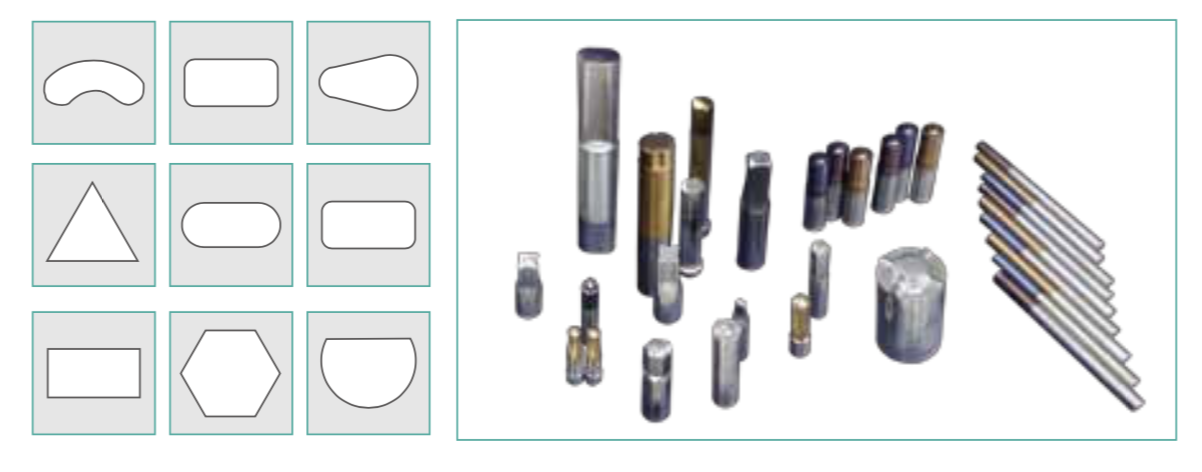

适用研磨工件Applicable Grinding Parts:
偏心轴/凸轮/异形工件/冲头
Applicable Grinding Parts:Eccentric shafts / Cams / Profiled parts / Punches

规格SPECIFICATION			SCS-2040B	SCS-2040L	SCS-3205
工作能力 Capacity	两顶尖孔最大距离	Distance between centers	400 mm		500 mm
	工作台最大旋径	Swing over table	200mm		320 mm
	最大承受重量	Max. load of centers	80 kg		100 kg
	最大加工直径.	Max. grinding diameter	190 mm		300 mm
系統规格 Control system	西门子	Siemens	-		-
主轴台（头架） Work Spindle	主轴驱动	Spindle drive	D.D MOTOR		D.D MOTOR
	鼻端尺寸	Spindle nose specif.	A2-4		A2-6
	回转度	Swivel angle	固定式Fixed		固定式Fixed
	通孔径	Thru-hole diameter	37mm		45mm
Head 尾座	主轴驱动	Quill drive	油压（选配）Hyd.（Opt.）		油压（选配）Hyd.（Opt.）
	顶尖	Center taper	MT4		MT4
	回裝角度	Swivel angle	固定式Fixed		固定式Fixed
	行程	Travel	32mm		32 mm
砂轮進刀 （纵向进给X轴 Wheel Feed (Long.Feed X-axis)	X轴进给速度	X-axis feed rate	0.1~6m/min		0.1~6m/min
	X轴行程	X-axis travel	180 mm		230mm
	X轴定位精度	X-axis positioning accuracy	≤0.003mm		≤0.003mm
	X轴重复定位精度	X-axis repeatabilty	≤0.002mm		≤0.002 mm
	最小设定單位	Min. setting unit	0.0001 mm		0.0001mm
	X轴进给控制精度	X-axis feed accuracy	0.001mm		0.001mm
	砂轮尺寸	Wheel sizes	405 mm x MAX70mm x47 mm		600 mmx MAX100 mmx304.8mm
	砂轮线速度	Linear speed of wheel	45m/s		45m/s/80m/s(Opt.)
工作台 （橫向进给Z轴] Table (Cross Feed Z_axis)	Z轴方向进给速度	Z-axis feed rate	0.1~6m/min		0.1~6m/min
	Z轴方向最小脉冲量	Min. pulse equivalent on Z-axis	0.001mm		0.001mm
	Z轴方向行程	Z-axis travel	650mm		750mm
	Z轴进给控制精度	Z-axis feed accuracy	≤0.003 mm		≤0.003 mm
	Z轴定位精度	Z-axis positioning accuracy	≤0.005 mm		≤0.005 mm
	Z轴重复定位精度	Z-axis repeatability	≤0.003 mm		≤0.003 mm
马达功率 Motor	砂轮主轴伺服马达	Wheel spindle servomotor	5KW		10 KW
	工作主轴伺服马达	Work spindle servomotor	1.5 KW		1.5 KW
	X轴伺服马达	X-Axis servomotor	1.5 KW	2700N（直线电机）	3400N（直线电机）
	Z轴伺服马达	Z-Axis servomotor	1.5 KW		1.5KW
	冷卻液马达	Coolant motor	0.2KW		0.2 KW
	油压马达	Hyd. motor	1.5 KW		1.5 KW
机床占地 Machine Dimensions	机器尺寸	Machine dimensions	2730 mmx2500 mmx 1980 mm		3450mmx2500 mmx1980 mm
	净重	Net weight	3350 KG		4300 KG
	毛重	Gross weight	3600 KG		4500 KG
