KYB-8A 180N 18kg正方型永磁夹具日本KANETEC
品牌：日本KANETEC强力牌
型号：KYB-8A
日本KANETEC强力牌正方型永磁夹具
磁性底座 型号：
KYB-8A、KYB-10A、KYB-13A、KYB-15A、KYB-18A、KYB-20A
磁性底座 别名：
方型磁性座，正方形磁性夹具，圆棒磁性夹具
磁性底座 用途：
划线、轻加工等的夹具
电火花加工时的夹具
三维测量机以及各种测量、测量系统的夹具
磁性V型架用途：同一般V型架。
主要用来支承轴类、管类、套筒等圆柱形工件，使工件轴心线平行于本台工作面，以便找正和划线的工具。

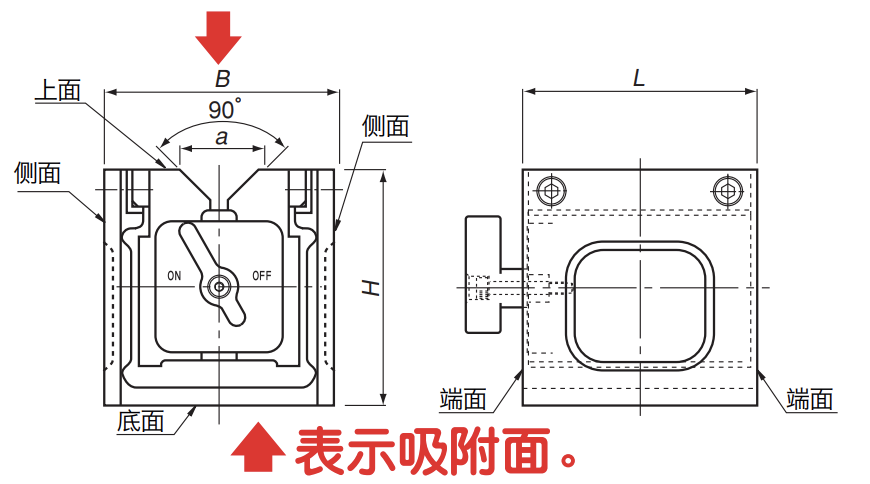

磁性底座 特点：
●可在上面（V 面）一面吸附。180N（18kgf）以上。
●切换杆可装卸。（六角孔对边是8mm）
●属防滴、耐油结构。
磁性V型架优点：V型槽部分及底部均带有磁力，使用方便。
|

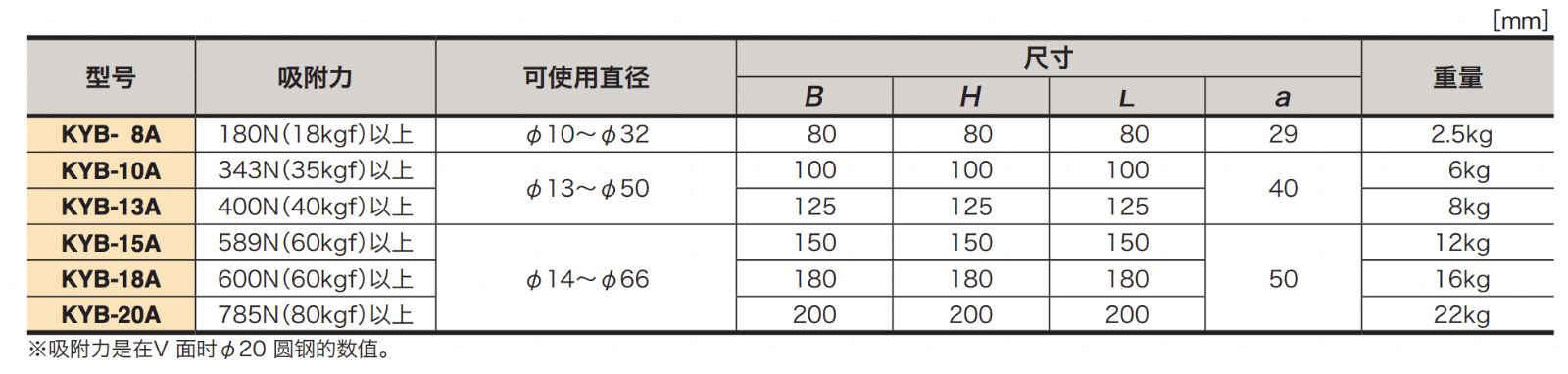

型号 |
吸着力 |
可适用直径 |
B |
H |
L |
a |
重量 |
|
KYB-8A |
180N（18kgf）以上 |
φ10～φ32 |
80 |
100 |
125 |
29 |
2.5kg |
|
KYB-10A |
343N（35kgf）以上 |
φ13～φ50 |
150 |
180 |
200 |
40 |
6kg |
|
KYB-13A |
400N（40kgf）以上 |
80 |
100 |
125 |
8kg |
|
KYB-15A |
589N（60kgf）以上 |
φ14～φ66 |
150 |
180 |
200 |
50 |
12kg |
|
KYB-18A |
600N（60kgf）以上 |
80 |
100 |
125 |
16kg |
|
KYB-20A |
785N（80kgf）以上 |
150 |
180 |
200 |
22kg |
