产品名称:NLUD-RGB 有颜色面发光LED照明灯

型号:NLUD-RGB系列
品牌:日本NIKKI 日机
原产地:日本

产品详细介绍:

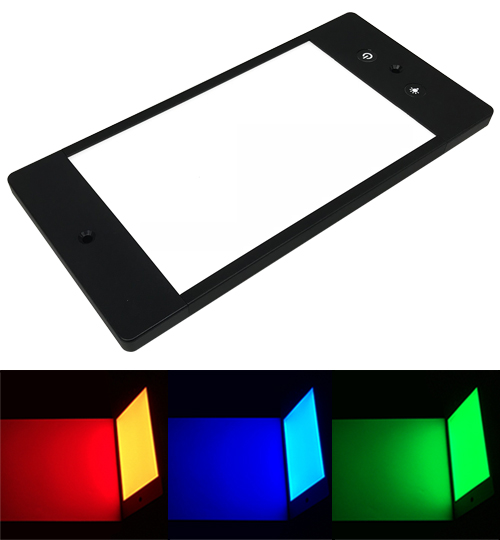

日本NIKKI 日机 NLUD-RGB 有颜色面发光LED照明灯

面發光檢查照明

特色

生產線視覺檢查和圖像處理檢查的檢查照明。 LED燈的顏色可以根據應用從紅色、綠色、藍色中選擇。

穩定IC電路即使在電壓波動時也可以保持恆定的照度,從而延長了LED的使用壽命。

使用定電流IC迴路驅動方式,即使電壓變動也能保持燈具亮度不變,並且能夠增加LED的壽命。

獨自開發的保護迴路設計,對於突入電流或突波或瞬間停電,皆具保護作用。採用世界全球信賴度高的LED。

調光功能

調光功能

調光開關(左):由20%亮度開始可調光至100%亮度,循環調整。
電源開關(右):只需輕輕觸碰即可以ON / OFF。

適用

生產線外觀檢查,圖像處理檢查。


規格

本體顏色 黑色
期待壽命 使用温度25℃ 40,000小時
※壽命是以初期照度減少至70%的情況
使用温度 -10℃~40℃
保護等級 IP50
調光功能 無段階調光方式(20%~100%)
標準配線 DC = 3m(AWG26x2C)
AC = 2.3m(附AC/DC電源供應器)


檢查照明

目視檢查

在上方或對角線上方的光線照射檢查物件。 用白光難以看到的划痕,用彩色光照射時將划痕顯示為白色。

影像檢查照明

將照明設備放在檢查對象(例如鏡頭或玻璃)的背面以拍照。 您可以通過添加攝影鏡頭圖像處理來更清晰地檢查。


實物拍攝-外觀檢查

用白光和彩色光拍攝光澤不銹鋼材料上的划痕,並從相同角度觀察。
當暴露在白色光下時,划痕並不清晰,彩色的光更易於看清划痕.

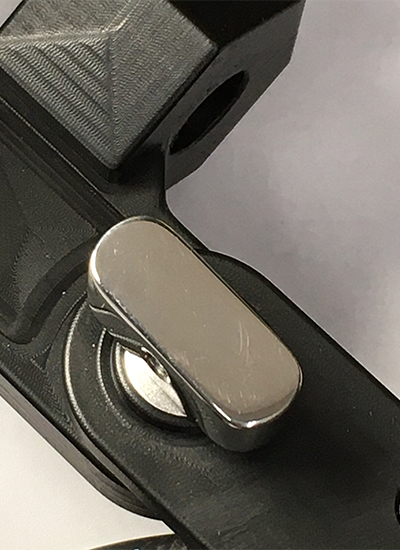

白光照射

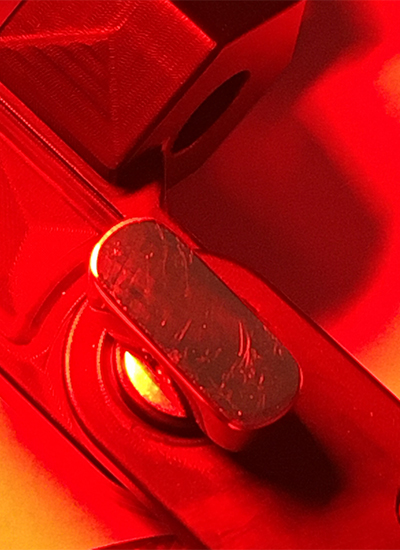

紅光照射

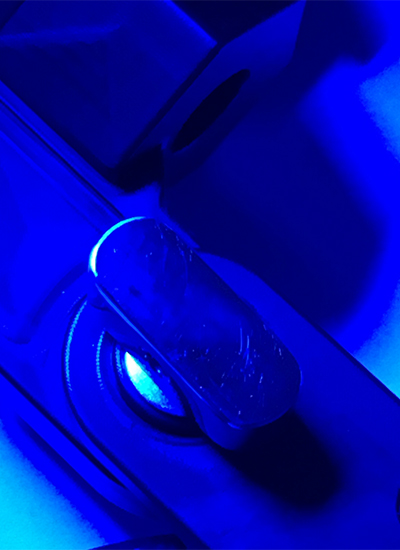

藍光照射

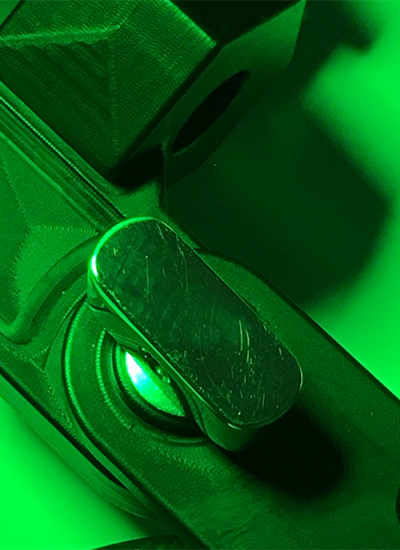

綠光照射


實際拍攝測試-圖像處理檢查

檢查鏡頭是否有划痕和污垢、將NLUD120-15(G)-AC(綠色光)放在背面,然後從頂部拍攝。 再現圖像處理檢查。
您可以根據對比強度檢查划痕和污垢外觀的差異。

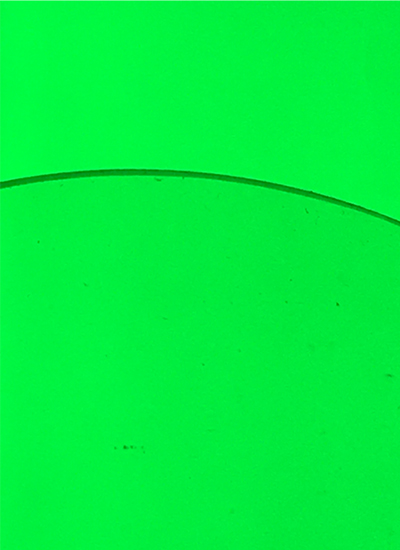

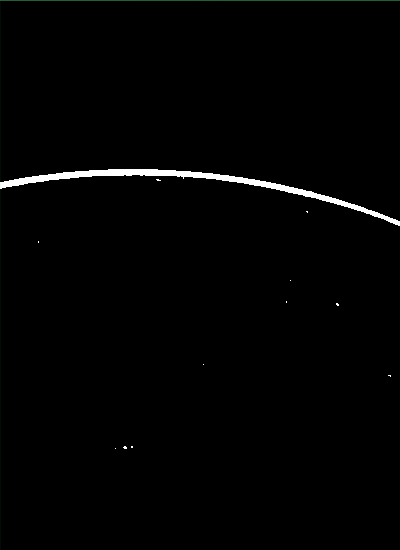

原始拍攝影像

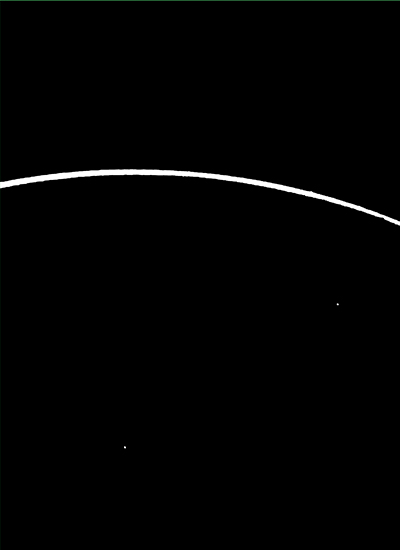

對比 弱

對比 中

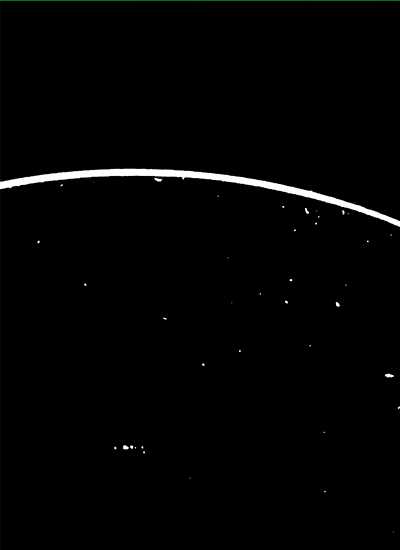

對比 強


標準機種一覽表 ( DC )

型號 光通量 照度(1m) 波長 電源 消耗功率 安裝底座
NLUD05(R)-DC 110 lm 55 lx 630 nm DC24V 4W 皿頭螺絲孔M4X2
強力磁鐵(背面・2個)
NLUD05(G)-DC 330 lm 170 lx 518 nm 6W
NLUD05(B)-DC 88 lm 45 lx 465 nm 5W
NLUD10(R)-DC 250 lm 130 lx 630 nm 7W
NLUD10(G)-DC 620 lm 300 lx 518 nm 11W
NLUD10(B)-DC 200 lm 100 lx 465 nm 9.5W
NLUD20(R)-DC 330 lm 160 lx 630 nm 11W
NLUD20(G)-DC 840 lm 410 lx 518 nm 16W
NLUD20(B)-DC 270 lm 130 lx 465 nm 14W
NLUD30(R)-DC 440 lm 220 lx 630 nm 15.5W
NLUD30(G)-DC 1,320 lm 600 lx 518 nm 24.5W
NLUD30(B)-DC 350 lm 160 lx 465 nm 21.5W
NLUD120-15(R)-DC 230 lm 115 lx 630 nm 12W 皿頭螺絲孔M4X2
強力磁鐵(背面・4個)
NLUD120-15(G)-DC 610 lm 315 lx 518 nm
NLUD120-15(B)-DC 168 lm 85 lx 465 nm
NLUD120-25(R)-DC 490 lm 240 lx 630 nm 16W
NLUD120-25(G)-DC 1,260 lm 610 lx 518 nm 24W
NLUD120-25(B)-DC 420 lm 200 lx 465 nm 21W
NLUD120-35(R)-DC 660 lm 330 lx 630 nm 22W
NLUD120-35(G)-DC 1,900 lm 1,000 lx 518 nm 32W
NLUD120-35(B)-DC 520 lm 270 lx 465 nm 28W
NLUD120-45(R)-DC 880 lm 440 lx 630 nm 31W
NLUD120-45(G)-DC 2,640 lm 1,300 lx 518 nm 49W
NLUD120-45(B)-DC 700 lm 360 lx 465 nm 43W

尺寸圖 (DC)

NLUD05/10/20/30(RGB)-DC

NLUD05-AC尺寸圖

型號/尺寸(mm) A B
NLUD05 245 205
NLUD10 420 380
NLUD20 565 525
NLUD30 730 690

NLUD 120-15/120-35/120-45(RGB) DC

NLUD120-AC尺寸圖

型號/尺(mm) A B
NLUD120-15 245 210
NLUD120-25 420 385
NLUD120-35 565 530
NLUD120-45 730 695

標準機種一覽表( AC )

型號 光通量 照度(1m) 波長 電源 消耗功率 安裝底座
NLUD05(R)-AC 110 lm 55 lx 630 nm AC100V - 240V 4.5W 皿頭螺絲孔M4X2
強力磁鐵(背面・2個)
NLUD05(G)-AC 320 lm 160 lx 518 nm 6.5W
NLUD05(B)-AC 90 lm 40 lx 465 nm 5.5W
NLUD10(R)-AC 250 lm 130 lx 630 nm 8W
NLUD10(G)-AC 620 lm 300 lx 518 nm 12W
NLUD10(B)-AC 200 lm 100 lx 465 nm 10.5W
NLUD20(R)-AC 330 lm 160 lx 630 nm 12.5W
NLUD20(G)-AC 840 lm 410 lx 518 nm 18W
NLUD20(B)-AC 270 lm 130 lx 465 nm 16W
NLUD30(R)-AC 440 lm 220 lx 630 nm 17.5 W
NLUD30(G)-AC 1,320 lm 600 lx 518 nm 26.5W
NLUD30(B)-AC 350 lm 160 lx 465 nm 23.5W
NLUD120-15(R)-AC 230 lm 110 lx 630 nm 14W 皿頭螺絲孔M4X2
強力磁鐵(背面・4個)
NLUD120-15(G)-AC 610 lm 310 lx 518 nm
NLUD120-15(B)-AC 160 lm 80 lx 465 nm
NLUD120-25(R)-AC 490 lm 240 lx 630 nm 16W
NLUD120-25(G)-AC 1,260 lm 610 lx 518 nm 24W
NLUD120-25(B)-AC 420 lm 200 lx 465 nm 21W
NLUD120-35(R)-AC 660 lm 330 lx 630 nm 22W
NLUD120-35(G)-AC 1,900 lm 1,000 lx 518 nm 32W
NLUD120-35(B)-AC 520 lm 270 lx 465 nm 28W
NLUD120-45(R)-AC 880 lm 440 lx 630 nm 31W
NLUD120-45(G)-AC 2,640 lm 1,300 lx 518 nm 49W
NLUD120-45(B)-AC 700 lm 360 lx 465 nm 43W

尺寸圖(AC)

NLUD 05/10/20/30(RGB)-AC

NLUD05(RGB)-AC尺寸圖

型號/尺(mm) A B
NLUD05 245 205
NLUD10 420 380
NLUD20 565 525
NLUD30 730 690

NLUD120-15/25/35/45(RGB)-AC

NLUD120-15(RGB)-AC尺寸圖

型號/尺寸(mm) A B
NLUD120-15 245 210
NLUD120-25 420 385
NLUD120-35 565 530
NLUD120-45 730 695

型號選定方法

型號 尺寸 發光色 電源
NLUD
  • 05
  • 20
  • 30
  • 120-25
  • 120-35
  • 120-45
  • R
    = 紅色(630nm)
  • G
    = 緑色(518nm)
  • B
    = 藍色(465nm)
  • DC
    =DC24V
  • AC
    =AC100V - 240V(AC/DC電源供應器
