产品名称：CH-A12-3M/CH-A12-5M/CH-A12-7M 日本XEBEC锐必克内孔陶瓷纤维研磨刷

型号：CH-A12-3M/CH-A12-5M/CH-A12-7M
品牌：锐必克XEBEC
原产地：日本

产品详细介绍：

XEBEC研磨刷™ 内径・交叉孔用

适用于交叉孔去毛刺，圆柱形工件内壁及孔底研磨、去刀痕

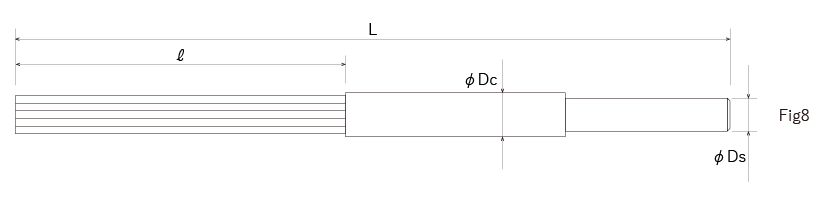

线材(颜色)		产品型号	研磨刷尺寸(mm)	轴径Dc (mm)	柄径Ds(mm)	线材长度ℓ(mm)	全长L(mm)	最高转速(min-1)	目标一次加工孔径(mm)	图
	A12 （红）	CH-A12-1.5M	φ1.5	φ2.5	φ3	50	120	20000	φ3.5～5	8
		CH-A12-3M-TL	φ3	φ4	φ3	50	120	14000	φ5～8	8
		CH-A12-3L-TL	φ3	φ4	φ4	50	170	12000	φ5～8	8
		CH-A12-5M-TL	φ5	φ6	φ6	50	120	14000	φ8～ 10	8
		CH-A12-5L-TL	φ5	φ6	φ6	50	170	12000	φ8～ 10	8
		CH-A12-7M-TL	φ7	φ8	φ6	50	120	14000	φ10～20	8
		CH-A12-7L-TL	φ7	φ8	φ8	50	170	12000	φ10～20	8
		CH-A12-11M	φ11	φ12	φ12	50	120	14000	φ14～20	8
		CH-A12-11L	φ11	φ12	φ12	50	170	12000	φ14～20	8
	A33 （蓝）	CH-A33-3M	φ3	φ4	φ3	60	130	14000	φ5～8	8
		CH-A33-3L	φ3	φ4	φ4	60	180	12000	φ5～8	8
		CH-A33-5M	φ5	φ6	φ6	60	130	14000	φ8～10	8
		CH-A33-5L	φ5	φ6	φ6	60	180	12000	φ8～10	8
		CH-A33-7M	φ7	φ8	φ6	60	130	14000	φ10～14	8
		CH-A33-7L	φ7	φ8	φ8	60	180	12000	φ10～14	8
		CH-A33-11M	φ11	φ12	φ12	60	130	14000	φ14～20	8
		CH-A33-11L	φ11	φ12	φ12	60	180	12000	φ14～20	8

※研磨刷直径是大致尺寸。由于刷子旋转前端扩张程度不同有稍许偏差。

使用注意

以下情况会导致研磨刷破损
・使用时超过规定最高转速
・使用气动式旋转工具
・使用于圆筒外部（工件之外）

以下情况可能会导致研磨刷破损
・偏心交叉孔，倾斜交叉孔
・T字形交叉孔，2次加工孔径是1次加工孔径的100%以上
・十字形交叉孔，2次加工孔径是1次加工孔径的70%以上
