NLE10SN2-DC NLE13SN2-DC NLE26SN2-DC NLE36SN2-DC
Product details：
日本NIKKI 日机NLE-SN2均光型平板型防水LED机床照明灯
特色
去除LED特有的眩光及多層疊影的現象，實現高照度的自然光線。
藉由定電流IC迴路驅動方式及獨自開發的保護迴路設計，增加 LED 的壽命並具有高絕緣性 。
本體為鋁製，前面使用熱處理玻璃，整體是堅固不易損壞的設計。
適用
機床內部照明，工業機械照明，設備機械照明等
規格
|
色 温 |
5,700K |
|
本體顏色 |
黑色 |
|
期待壽命 |
環境温度40℃ 40,000小時
※壽命是以初期照度減少至70%的情況 |
|
使用温度 |
-10℃～40℃ |
|
保護等級 |
IP67 |
|
電 源 |
DC |
|
標準配線 |
3m （VCTF0.5mm2x2C） |
|
認 證 |
  |
|
選用配件 |
本體顏色 ：銀色 |
|
波長 ：591 nm |
耐油電線
氟素油性油封 |
電線保護套適用標準型 (單側浪管接頭)
電線保護套適用標準型 (雙側浪管接頭) |
角度調整底座(ND-P01)
固定磁鐵(ND-P04)
AC/DC電源供應器(ND-PM243) |
（左：傳統LED）
當照射金屬等物體表面時，因為反射面會產生條紋狀，對檢杳人員的視覺產生影響。
（右：NLE SN 2系列）
使用NLE SN2系列照射金屬等物體表面時，因為反射面不會產生條紋狀，照射物體表面光線均勻，對檢查人員的視覺不會產生影響。
（左圖：傳統LED）
傳統LED因有眩光及多層疊影的現象，對檢查人員的眼睛容易造成疲勞。
（右圖：NLE SN2系列）
NLE SN2系列不會造成多層疊影的現象，對檢查人員長時間使用也不會造成眼睛疲勞。

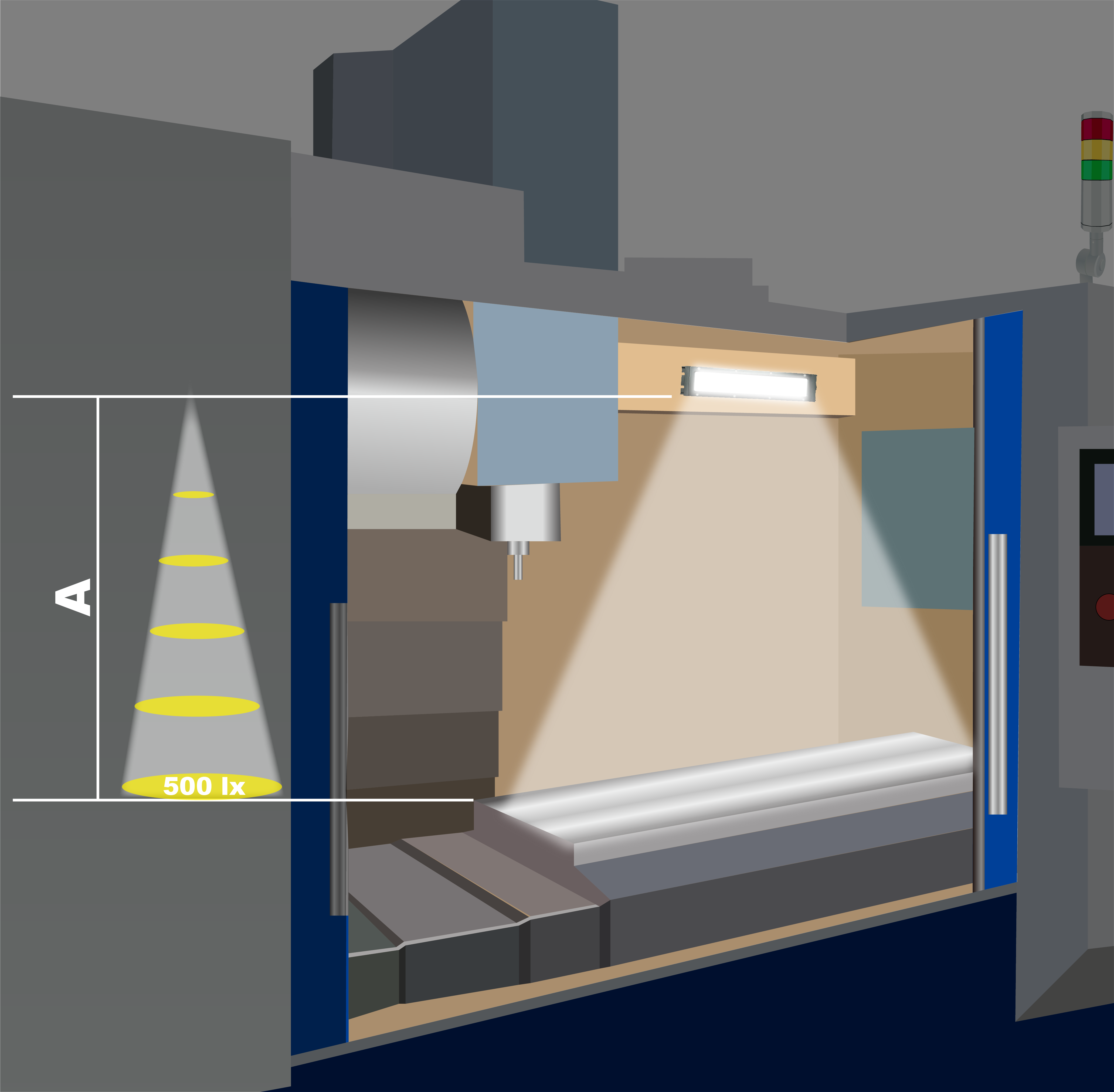

在正下方量測照度為500lx之距離（A）
|
型號 |
A（距離） |
|
NLE10SN2-DC |
1.08m |
|
NLE13SN2-DC |
1.42m |
|
NLE26SN2-DC |
1.82m |
|
NLE36SN2-DC |
2.48m |
※依據JIS Z9110：2010 規範，在工作場域中工作檯面的照度需要有500lx 符合工作環境照明的標準。
標準機種一覧表
|
型號 |
光通量 |
照度（1m） |
電源 |
消耗功率 |
|
NLE10SN2-DC |
640 lm |
590 lx |
DC24V |
6W |
|
NLE13SN2-DC |
1,000 lm |
1,010 lx |
9W |
|
NLE26SN2-DC |
1,810 lm |
1,660 lx |
17W |
|
NLE36SN2-DC |
3,100 lm |
3,100 lx |
32W |
標準型
|
型號 |
A |
B |
|
NLE10SN2 |
180 |
170 |
|
NLE13SN2 |
330 |
320 |
|
NLE26SN2 |
530 |
520 |
|
NLE36SN2 |
730 |
720 |
埋入式
|
型號 |
A |
B |
C |
D |
|
NLE10SNF2 |
210 |
190 |
150 |
40 |
|
NLE13SNF2 |
360 |
340 |
300 |
40 |
|
NLE26SNF2 |
560 |
540 |
500 |
35 |
-
AC/DC電源供應器
-
型號：ND-PM243
-
認証：PSE FCC
-
輸入電壓：AC100～240V
-
輸出電壓：DC24V
-
電線長度：1.8m
-
輸出插頭形狀：DC25mm
-
-
電線保護套
-
固定磁鐵
-
型號：ND-P04
-
外型尺寸：41Lx28Wx8H
-
數量：2個/組
-
螺絲 M4x6L 4支
-
※圖面「下戴」
-
角度調整底座
-
型號：ND-P01
-
數量：2個/組
-
安裝螺絲尺寸: M5*2
-
調整角度：±45°
-
※圖面「下戴」
-
電線接頭加工
系列選定方法
|
型號 |
尺寸 |
外形 |
電源 |
選配 |
|
NLE SN2 |
|
|
|
-
・本體顏色：銀色
-
・波 長：591 nm
-
・耐油電線
-
・氟素油性油封
-
・電線保護套適用標準型(單側浪管接頭 )
-
・電線保護套適用標準型(雙側浪管接頭)
-
・角度調整底座 MODEL=ND-P01
-
・固定磁鐵 MODEL=ND-P04
-
・AC/DC電源供應器 MODEL=ND-PM243
-
|
|
